Équipement atelier véhicule électrique : la checklist avant devis
L’équipement d’un atelier véhicule électrique dépend du périmètre retenu : diagnostic, dépose du pack ou travail sur les modules. Chaque niveau change les compétences, les zones et le devis.
LA DÉCISION QUI PRÉCÈDE LES ACHATS
Définissez jusqu’où l’atelier intervient avant de choisir l’équipement.

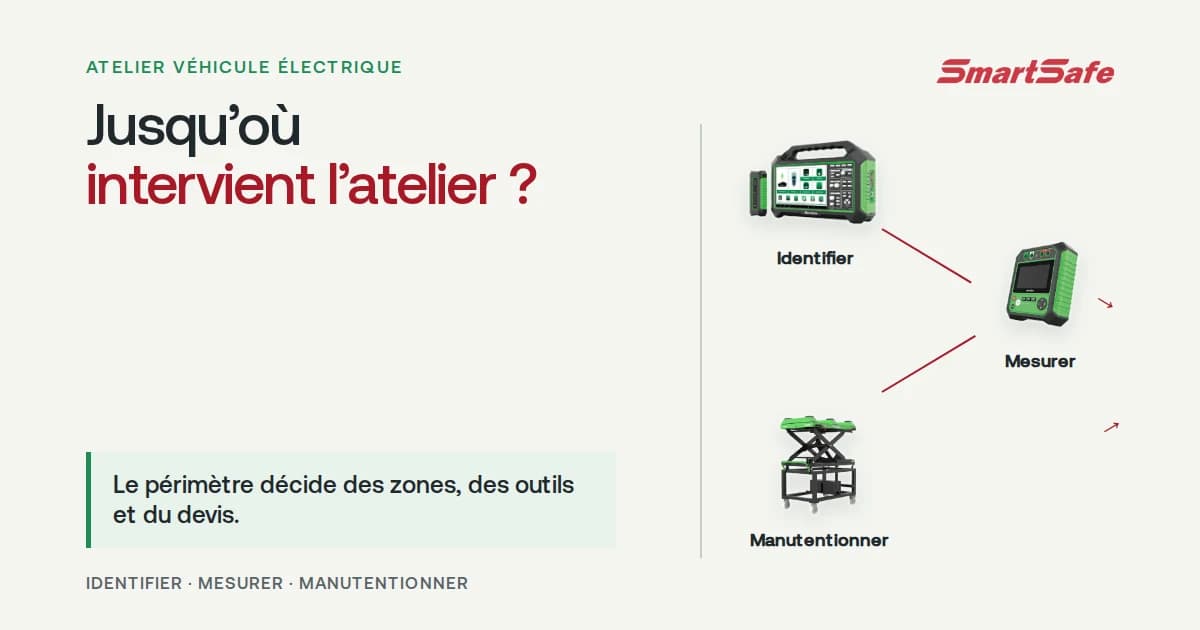

La checklist d’un atelier véhicule électrique commence par un verbe : identifier, mesurer, déposer, transférer, tester, équilibrer ou remettre en service. Tant que ces opérations ne sont pas nommées, une liste d’outils mélange des besoins différents et rend les devis incomparables.
Un garage peut vouloir recevoir des véhicules électrifiés tout en conservant certaines opérations en sous-traitance. Un autre peut viser le diagnostic électrique et les contrôles d’isolement. Un troisième peut déposer un pack, puis le confier à un spécialiste. Un atelier batterie peut enfin travailler sur des modules avec des équipements dédiés. Ces projets partagent un véhicule électrique, mais pas le même poste de travail.
Le dépliant INRS ED 6423 présente les risques électriques liés aux véhicules à énergie électrique embarquée et l’intérêt de mesures de prévention adaptées. Pour un projet d’équipement, le point utile est simple : l’organisation, les compétences et les mesures de prévention se définissent avant l’intervention. La possession d’un appareil ne remplace pas cette démarche. La foire aux questions INRS sur l’habilitation électrique rappelle aussi que l’habilitation doit être adaptée aux opérations confiées. Ce guide ne prescrit donc aucun symbole d’habilitation et ne sert pas de mode opératoire électrique.
Le véhicule et l’opération
Le besoin porte d’abord sur l’identification, le diagnostic et les contrôles prévus par l’atelier.
Le pack dans le flux
La dépose ajoute le levage, la reprise de charge, le trajet et une destination définie pour le pack.
Une spécialité supplémentaire
Tester ou équilibrer des modules exige un cahier des charges distinct, avec configuration et cas couverts confirmés.
Règle de cadrage : chaque bloc doit pouvoir être retiré du projet sans rendre les autres incompréhensibles. Si ce n’est pas le cas, le périmètre n’est pas encore assez précis.
Écrivez les activités sous forme de scénarios : « contrôler l’isolement avant telle intervention », « déposer un pack sur les véhicules visés », « transférer le pack vers une zone définie » ou « tester tel type de module ». Ajoutez les cas refusés et sous-traités. Ce document réduit le risque d’acheter une station très spécialisée avant d’avoir réglé la réception du véhicule, la circulation ou la manutention.
01 · LE PLAN AVANT LES MACHINES
Transformez le périmètre en zones et en flux observables.
Le mot « zone » ne désigne pas automatiquement une pièce fermée ou une distance universelle. Il sert ici à rendre visible ce qui se passe : où le véhicule est identifié, où l’intervention est préparée, où les appareils sont rangés, où un pack peut circuler et où les éléments déposés sont dirigés. Les dimensions et protections définitives doivent venir des procédures, de l’évaluation des risques, des équipements retenus et des professionnels compétents.
Commencez par le chemin le plus contraignant. Un appareil portable se déplace facilement ; un véhicule immobilisé ou un pack batterie déplacé sur une table modifie l’atelier. Dessinez les portes ouvertes, les virages, les différences de niveau, les colonnes, les autres véhicules et les équipements mobiles. La zone d’attente ne doit pas apparaître seulement quand le poste principal est déjà occupé.
- 01 · RÉCEPTIONIdentifier le cas
Véhicule, demande, documentation et décision d’intervention.
- 02 · POSTEPréparer et contrôler
Accès, appareils, outillage et organisation définis pour l’opération.
- 03 · MANUTENTIONDéposer et déplacer
Seulement si le périmètre inclut le pack, avec trajet et moyens confirmés.
- 04 · DESTINATIONTester, attendre ou sous-traiter
Une destination explicite évite que le pack ou les pièces deviennent un obstacle.
Le retour vers le véhicule doit aussi être dessiné : remontage, contrôles, restitution et documents font partie du parcours.
Le dépliant INRS ED 6423 traite la prévention des risques électriques dans les garages automobiles et poids lourds. Utilisez-le avec le document unique, les notices et les procédures applicables au projet. Pour la conception générale du bâtiment, reliez ce travail au guide d’équipement d’un garage automobile : réseaux, éclairage, levage, rangement et circulations restent des contraintes communes.
Dans Smart Safe Studio, les équipements et zones peuvent être placés sur un scénario 2D/3D. Les gabarits estimés servent à détecter des conflits évidents, pas à valider l’installation. Les cotes constructeur, les capacités, les ancrages, les réseaux et les exigences du projet doivent être confirmés avant travaux ou commande.
02 · UNE PREUVE POUR CHAQUE OUTIL
Reliez chaque appareil à une mesure, une démonstration et un écrit.
« Outillage VE » est trop large pour comparer des offres. Un détecteur, une pince ampèremétrique et un testeur d’isolement ne répondent pas à la même question. Demandez au fournisseur d’associer chaque référence à l’opération prévue, au cas de démonstration et aux accessoires nécessaires. Les plages, connectiques, contrôles et conditions d’utilisation doivent rester écrites dans le devis ou la documentation remise.
La gamme Diagnostic véhicules électriques présente notamment le P03, l’ECC03 et l’IRT01. Le catalogue décrit le P03 comme un outil intégré de détection VE, l’ECC03 comme une pince de mesure AC/DC sans contact jusqu’à 400 A, et l’IRT01 comme un testeur de résistance d’isolement et de tension AC/DC. Ces caractéristiques ne prouvent ni la compatibilité avec tous les véhicules, ni la procédure à suivre, ni la configuration complète.
Faites défiler horizontalement pour lire les quatre colonnes →
| Question atelier | Famille à examiner | À démontrer | À confirmer au devis |
|---|---|---|---|
| Quel véhicule et quelle opération recevons-nous ? | Détection et diagnostic | Le parcours réel, de l’identification au compte rendu. | Configuration, cas couverts, logiciels et accessoires. |
| Quelle grandeur doit être mesurée ? | Courant, tension ou isolement | La mesure prévue avec les protections et accessoires retenus. | Plages, cordons, vérifications et documents livrés. |
| Quels outils doivent rester identifiés et disponibles ? | Outillage dédié et rangement | Le contenu, le repérage et le rangement après intervention. | Inventaire exact, éléments optionnels et remplacement. |
| Qui utilise l’équipement et dans quel cadre ? | Organisation et compétences | Une séquence complète avec l’équipe concernée. | Mise en service, formation, support et maintenance. |
Faites une démonstration sur quelques cas représentatifs, pas uniquement sur un écran d’accueil. Notez ce qui a été observé, ce qui est confirmé par écrit et ce qui reste inconnu. Une fonction affichée dans un menu n’est pas une preuve de prise en charge. Inversement, une limitation clairement documentée peut être acceptable si elle correspond au périmètre sous-traité.
03 · LE CHANGEMENT D’ÉCHELLE
La dépose d’une batterie transforme le projet en problème de manutention.
Le pack doit passer du véhicule à une table, puis de la table à une destination. Le choix du pont, de la table de levage et du trajet doit donc être étudié ensemble. Demandez les masses, dimensions, points de reprise et courses nécessaires pour les véhicules visés, puis faites confirmer la configuration exacte. Une capacité annoncée pour une table ne valide ni le véhicule, ni le pont, ni l’accès au pack.
Le catalogue Smart Safe France décrit le LT150 électrique comme une table élévatrice mobile de 1,5 tonne destinée à la dépose de packs batterie. Cette donnée est un filtre de consultation, pas une autorisation universelle. L’adéquation au pack, au véhicule, au pont, au sol et au parcours doit être confirmée pour le projet.
Ces trois équipements illustrent des fonctions différentes. Ils ne constituent pas un pack minimal. Si le garage ne dépose pas de batterie, la table peut sortir du projet. S’il dépose mais sous-traite le travail sur modules, la station spécialisée n’a pas la même priorité. Cette discipline protège le budget et clarifie les responsabilités.
L’ANFA référence une qualification de technicien de maintenance de batteries de véhicules électriques. Cela confirme que le travail sur batterie est un champ de compétences à part entière. Le diplôme, la formation ou l’habilitation adaptés au poste restent à déterminer avec l’employeur et les organismes compétents ; l’article ne peut pas les déduire d’une machine achetée.
04 · DU PROJET AU CAHIER DES CHARGES
Construisez une checklist qui se réduit quand le périmètre se réduit.
Une bonne checklist n’oblige pas chaque garage à devenir atelier batterie. Elle rend visibles les décisions. Sélectionnez ci-dessous les opérations envisagées : l’outil produit des points de cadrage à joindre au plan et à la demande de devis. Il ne calcule pas une distance de sécurité, ne choisit pas une habilitation et ne mémorise aucune donnée.
La checklist restera courte si le périmètre est court. Ne cochez pas une activité simplement parce qu’un équipement existe au catalogue.
Relisez ensuite chaque ligne avec trois statuts : observé, confirmé par écrit ou à vérifier. Le troisième statut n’est pas un échec ; c’est une réserve utile. Il devient dangereux seulement lorsqu’il disparaît du devis alors que la question reste ouverte.
05 · UNE CONSULTATION COMPARABLE
Comparez des devis construits sur le même niveau d’intervention.
Envoyez à chaque fournisseur le même dossier : opérations visées, véhicules représentatifs, cas sous-traités, plan du local, réseaux disponibles, scénario de manutention, équipe concernée et démonstrations attendues. Demandez une réponse qui sépare l’équipement principal, les accessoires, la mise en service, la formation, le support, la maintenance et les adaptations du local.
- □
Périmètre — opérations internalisées, refusées et sous-traitées.
- □
Cas de référence — véhicules, packs ou modules retenus pour la démonstration.
- □
Organisation — personnes affectées, compétences, habilitations et procédures à définir.
- □
Plan — accès, réseaux, circulation du véhicule, des équipements mobiles et du pack.
- □
Configuration — appareils, logiciels, accessoires, cordons et éléments optionnels.
- □
Livraison — installation, mise en service, démonstration et documents remis.
- □
Exploitation — vérifications, rangement, maintenance, support et consommables.
- □
Réserves — compatibilités et prérequis qui restent à confirmer avant commande.
Explorez séparément la gamme Diagnostic VE pour les outils de détection et de mesure, puis la gamme Maintenance VE si le périmètre inclut levage, manutention ou travail batterie. Cette séparation évite de confondre un besoin de contrôle avec une ligne complète de maintenance haute tension.
DU PÉRIMÈTRE AU PLAN
Un atelier VE utile commence par une limite claire.
Posez les zones et les équipements mobiles dans Studio, puis joignez la checklist à une demande de devis structurée.
